CVM NRG 96 - Трехфазный щитовой анализатор качества электроэнергии
Главная → Каталог → Анализаторы электроэнергии → Анализатор параметров электрической сети

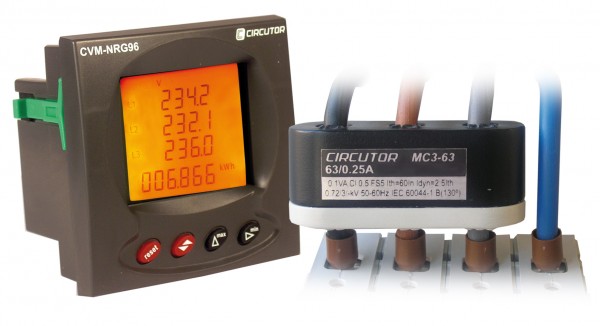

Трехфазный щитовой анализатор качества электроэнергии CVM NRG 96 CIRCUTOR устанавливается в распределительно - силовые щиты для мониторинга параметров электроэнергии по низкому и среднему напряжению. Предназначен для измерения и отображения основных электрических параметров трехфазных промышленных электросетей с симметричной или асимметричной нагрузкой.Анализатор качества электроэнергии CVM NRG 96 позволяет осуществить учет активной и реактивной электроэнергии, а также регистрации текущих параметров сети, максимальных и минимальных значений.
- Класс точности измерения активной энергии 0.5.
- RS-485 Modbus/RTU в зависимости от модели.
- Отображение текущих, максимальных и минимальных значений на дисплее.
- Цифровой оптоизолированный выход.
- ITF технология:гальваническая изоляция входов, в зависимости от модели.
- Функция максиметра (А/А III/кВт III/кВ*А III).
- Универсальное питание AC DC, опционально.

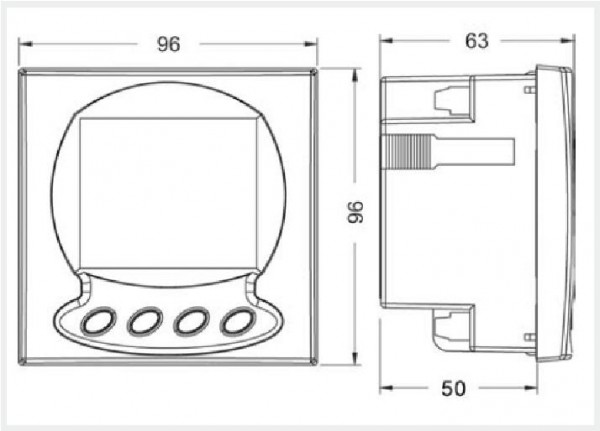

Анализатор качества электроэнергии CVM NRG 96 предоставляет возможность проведения замеров в 4 квадрантах, монтируется на распределительные щитки, толщина устройства 50мм.
| Серия электроанализаторов CVM NRG96 - на панели 96х96 - питание 230 В AC | ||||||
| Тип |
Код | Изолир-й Вход |
Цифровой Выход |
Гармоники | Протокол | Интерфейс |
| CVM NRG96 | M51800 | |||||
| CVM NRG96-ITF |
M51900 | Есть | ||||
| CVM NRG96-ITF, RS485 C | M51911 | Есть | 1 | Modbus RTU | RS-485 | |
| CVM NRG96-ITF-HAR, RS485 C | M51B11 | Есть | 1 | U и I (15o) | Modbus RTU | RS-485 |
| CVM-NRG96-ITF-LonWorks-C | M51951 | Есть | 1 | LonWorks | LonTalk ISO/IEC 14908 ANSI/EIA 7091 |
|
| CVM-NRG96-ITF-BACnet-C | M51981 | Есть | 1 | BACnet | ||
| Анализатор параметров электроэнергии CVM-NRG96 с внешними трансформаторами тока | ||||||
| Тип | Код | Изолир-й Вход | Цифровой Выход | Гармоники | Протокол | Интерфейс |
| CVM NRG96-MC-ITF | M51J00 | Есть | ||||
| CVM NRG96-MC-ITF-RS485-C |
M51J11 | Есть | 1 |
Modbus/RTU | RS-485 | |
| Однофазные (МС1) и трехфазные (МС3) трансформаторы тока серии МС | ||||||
| Тип |
Код | Максимальный ток, А |
Диапазон | Класс 0.5 Мощность |
Измерение | Внутренний диаметр |
| MC3-63 | M73121 | 63 | 0,1 VA |
3 фазы |
7,1 |
|
| MC3-125 |
M73122 | 125 | |
0,1 VA | 3 фазы |
14,6 |
| MC3-250 | M73123 | 250 | 0,1 VA | 3 фазы | 26 | |
| MC1-20-150/200/250 | M73113 | 250 | 150/200/250 | 0,25 VA | 1 фаза | 20 |
| MC1-30-250/400/500 | M73114 | 500 | 250/400/500 | 0,25 VA | 1 фаза | 30 |
| MC1-35-50/100/150 | M73116 | 150 | 500/100/150 | 0,25 VA | 1 фаза | 35 |
| MC1-55-500/1000/1500 | M73115 | 1500 | 500/1000/1500 | 0,25 VA | 1 фаза | 55 |
| MC1-80-1000/1500/2000 | M73117 | 2000 | 1000/1500/2000 | 0,25 VA | 1 фаза | 80 |
PM175 - Анализатор электроэнергии
| Технические характеристики: измеритель параметров электроэнергии CVM-NRG96 |
|||||
| Измеряемые параметры |
Обозначение |
L1 | L2 |
L3 |
III |
| Фазное напряжение |
V |
• |
• | • |
|
| Междуфазное напряжение |
V | • | • | • |
|
| Ток | A |
• | • | • | • |
| Частота |
Hz | • | |||
| Активная мощность | kW | • | • |
• |
• |
| Индуктивная реактивная мощность | kvarL | • | • |
• |
• |
| Емкостная реактивная мощность | kvarC |
• | • |
• |
• |
| Полная мощность | kVA | • | • |
• |
• |
| Коэффициент мощности | PF | • |
• | • | • |
| Cos φ | Cos φ | • | |||
| Максимальное потребление | Pd | • |
• |
• |
• |
| Ток нейтрали | IN | • | |||
| Суммарный коэффициент гармонических искажений напряжения | % THD -V |
• | • |
• |
|
| Суммарный коэффициент гармонических искажений тока | % THD -A |
• | • | • |
|
| kWh (потребляемая и вырабатываемая энергия) | W•h |
• |
|||
| kvarh.L (потребляемая и вырабатываемая энергия) | W•h | • | |||
| kvarh.C (потребляемая и вырабатываемая энергия) | W•h |
• | |||
| kVAh (потребляемая и вырабатываемая энергия) | W•h | • | |||
| Коэффициент гармоник (V и A) | % |
• |
• | • |
15-я |
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
- CVM_NRG96_manual_RU.pdf 854.4 КB
- CVM_NRG96_datasheet_EN.pdf 935 КB
- CVM_NRG96_install_guide_EN.pdf 270 КB
- CVM_NRG96_Catalog_EN.pdf 324.1 КB
