CVM BDM - Трехфазный анализатор качества электроэнергии на DIN рейку
Главная → Каталог → Анализаторы электроэнергии → Анализатор параметров электрической сети с креплением на DIN рейку

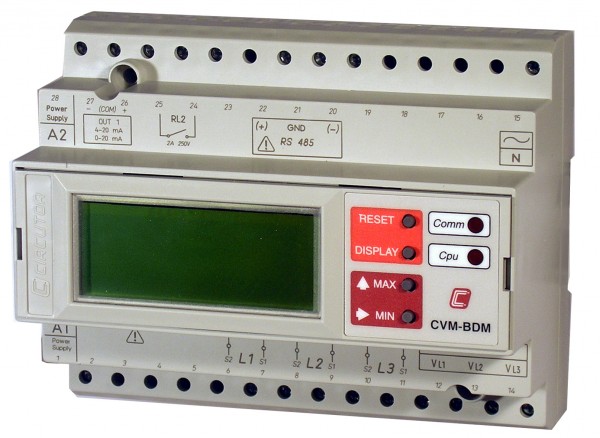

Анализатор качества электроэнергии CVM BD/ CVM BDM CIRCUTOR с креплением на DIN рейку применяется для регистрации текущих, максимальных и минимальных значений параметров сети, оборудован встроенной памятью 1 (MB).
Анализатор качества электроэнергии CVM BDM , монтируется в распределительные щитки и в местах подключения низкого и среднего напряжения.

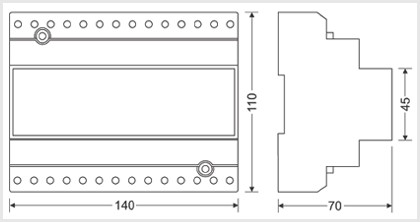

Устройство изготовлено в формате 8 DIN модулей поддерживает Modbus-RTU протокол, а также оборудовано дополнительным RS-485 портом для подключения периферийных устройств.
Анализатор качества электроэнергии CVM BDM , монтируется в распределительные щитки и в местах подключения низкого и среднего напряжения.
Устройство изготовлено в формате 8 DIN модулей поддерживает Modbus-RTU протокол, а также оборудовано дополнительным RS-485 портом для подключения периферийных устройств.
- Измерения тока ../5 или ../1A.
- Замер активной, реактивной и произведенной энергии, емкостной и ундуктивной.
- Формат устройства 8 DIN модулей.
- Поддержка протокола Modbus-RTU.
- Опц. дополнительный RS-485 для подключения периферийных устройств.
- ITF технология: гальванически защищенный вход, в зависимости от модели.
- Выбор отображаемых параметров.
- Внутренние часы.
CVM BDM предоставляет возможность использования системы оповещения с помощью аналогового сигнала.
Обозначение: • - отображение на экране и передача по каналу связи; •• - передача по каналу связи.
| Серия электроанализаторов CVM BDM - на DIN рейку - питание 230 В AC (Напряжение сети мониторинга 300 В ф-н/520 В ф-ф) |
|||||
| Тип |
Код | Релейных выходов |
Выход 4...20 мА |
Встроенная память |
Интерфейс |
| CVM BDM |
M52210 | - |
- | 1(MB) | RS-485 |
| CVM BDM-C2 | M52211 | 2 | - | 1(MB) | RS-485 |
| CVM BDM-C420 | M52212 | 1 | 1 | 1(MB) | RS-485 |
| CVM BDM-420 | M52213 | - | 2 | 1(MB) | RS-485 |
| Технические характеристики: измеритель параметров электроэнергии CVM-BDM |
|||||
| Измеряемые параметры |
Обозначение |
L1 | L2 |
L3 |
III |
| Фазное напряжение |
V |
• |
• | • |
|
| Междуфазное напряжение |
V | • | • | • |
|
| Ток | A |
• | • | • | • |
| Частота |
Hz | • | |||
| Активная мощность | kW | • | • |
• |
• |
| Индуктивная реактивная мощность | kvarL | • | • |
• |
• |
| Емкостная реактивная мощность | kvarC |
• | • |
• |
• |
| Полная мощность | kVA | • | • |
• |
• |
| Коэффициент мощности | PF | • |
• | • | • |
| Cos φ | Cos φ | ||||
| Максимальное потребление | Pd | • | |||
| Ток нейтрали | IN | |
|||
| Суммарный коэффициент гармонических искажений напряжения | % THD -V |
• | • |
• |
|
| Суммарный коэффициент гармонических искажений тока | % THD -A |
• | • | • |
|
| kWh (потребляемая и вырабатываемая энергия) | W•h |
• |
|||
| kvarh.L (потребляемая и вырабатываемая энергия) | W•h | • | |||
| kvarh.C (потребляемая и вырабатываемая энергия) | W•h |
• | |||
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
- CVM_BDN_manual.pdf 390.9 КB
- CVM_BDM_Catalog.pdf 378.3 КB
