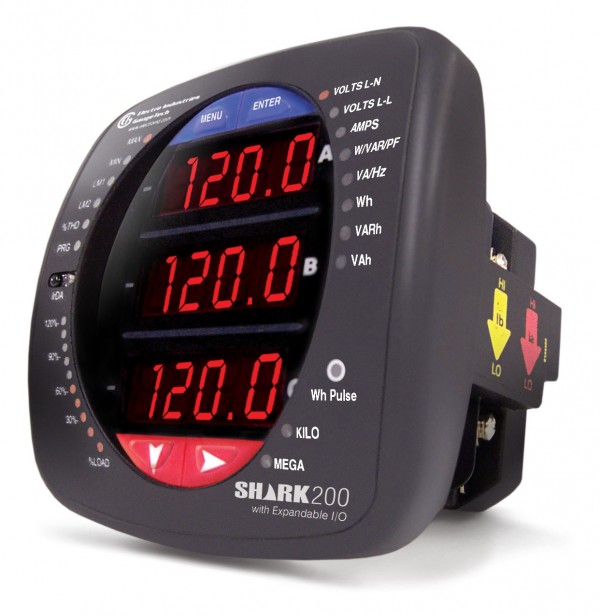

Многофункциональный измеритель электрических параметров Shark 200 (V6) предназначен для мониторинга промышленных и бытовых электросетей. Обладает высочайшей точностью, оборудован 4 Мб флэш-памяти, запись формы сигнала ведется с частотой в 614 отсчетов за цикл. Внесен в Государственный реестр СИ РФ. В комплект входит программное обеспечение контроля и анализа потребления электроэнергии для измерительных приборов - Communicator EXT.

Области применения:



• Электрические сети.
• Генерирующие компании.
• Промышленные предприятия.
• Коммунальное хозяйство.
• Биллинговые системы.
• Обособленные (частные и муниципальные предприятия).
• Центры анализа качества электроэнергии.
• Регистрация нарушений нормальных режимов работы.
• Замена аналоговых приборов.



Основные характеристики:



• Коммерческое измерение мощности и электроэнергии с точностью 0,2%.
• Соответствие ГОСТ Р 52323-2005 (точность 0,2%).
• Многофункциональные измерения.
• 3-строчный светодиодный дисплей с диагональю 14 мм.
• Аналоговая шкала текущей нагрузки в % от номинальной.
• Протоколы MODBUS и DNP 3.0 через интерфейс RS485.
• Два порта Ethernet, совместимых с протоколом Modbus TCP/IP DNP 3.0 TCP/IP и протоколом МЭК 61850.
• ИК-порт для передачи данных и настройки прибора.
• Малые габариты.
• Монтаж прибора на панелях стандартов.



Shark 200 (V6) имеет 4 Мб флэш-памяти для хранения истории измеренных значений, состояний входов/выходов, регистрации нарушений установленных пределов параметров и последовательности событий.



Устройство обеспечивает гармонический анализ до 40-го порядка для всех токов и напряжений в режиме реального времени. Использование сохраненных форм кривых токов и напряжений позволяет провести анализ до 255-й гармоники.


Функциональные возможности в зависимости от V - версии	V1	V2	V3	V4	V5	V6
Многофункциональные измерения с модулями расширения	●	●	●	●	●	●
2 Мб для регистрации данных		●	●	●
3 Мб для регистрации данных					●
4 Мб для регистрации данных						●
Гармонический анализ			●	●	●	●
Функции контроля и регистрации кратковременных событий				●	●	●
Регистрация осциллограмм (77 значений за период сигнала)					●
Регистрация осциллограмм (614 значений за период сигнала)						●




Точность замеров Shark 200 (V6)
Измеряемые параметры	Точность измерения, %	Отображаемый диапазон
Фазное напряжение	0,1 %	0 - 9999, в В или кВ
Линейное напряжение	0,1 %	0 - 9999, в В или кВ
Ток	0,1 %	0 - 9999, в А или кА
Активная мощность	0,2 %	0 - 9999, в Вт, кВт или МВт
Активная энергия	0,2 %	Программируется, от 5 до 8 цифр
Реактивная мощность	0,2 %	0 - 9999, в вар, квар или Мвар
Реактивная энергия	0,2 %	Программируется, от 5 до 8 цифр
Полная мощность	0,2 %	0 - 9999, в В*А, кВ*А, МВ*А
Полная энергия	0,2 %	Программируется, от 5 до 8 цифр
Cos φ	0,2 %	От ±0,5 до ±1,0
Частота	±0,3 Гц	От 45 до 65 Гц
Коэффициент гармоник	±0,2 %	От 0 % до 99,99 %
Относительная нагрузка	±0,1 Сегмент	От 0,005 до 6 А


Shark 200 (V6) имеет два независимых коммуникационных порта с расширенными возможностями. Порт RS485 - обеспечивает связь по протоколам MODBUS RTU/ASCII или DNP 3.0 со скоростями от 9600 до 57600 кБит/с. Импульсный выход - дополнительно к порту RS485, измеритель содержит импульсные выходы для учета электроэнергии. Shark 200 также имеет оптический ИК-порт, позволяющий выполнять настройку прибора с помощью портативного компьютера (ноутбука).



Технические характеристики: измеритель параметров электроэнергии Shark 200
Входы напряжения
Параметр	Значение
Фазное напряжение	20...576 В
Линейное напряжение	0...721 В
Универсальные входы	есть
Перегрузочная способность входов	IEEC C37.90.1
Коэффициент трансформации ТН	любой
Поддержка 2-х, 3-х, 4-х проводных схем типа "звезда" и "треугольник"	есть
Потребляемая мощность	0,014 Вт (120В)
Токовые входы
Параметр	Значение
Класс 1:	(от 0,005 до 11А, номинал 5А)
Класс 2:	(от 0,001 до 2 А, номинал - 1 А)
Перегрузочная способность при 23°С	100 А в течение 10 с 300 А в течение 3 с 500 А в течение 1 с
Коэффициент трансформации ТТ	любой
Потребляемая мощность	не более 0,005 ВА на фазу при 11 А
Чувствительность	0,1 % от номинала
Диаметр провода при сквозном подключении	до 4,5 мм
Длительная перегрузочная способность	20 А
Изоляция
Все выходы и входы гальванически изолированы, напряжение до 2500 В переменного тока
Внешние условия
Параметр	Значение
Температура хранения	от -20 до +85°С
Температура эксплуатации	от -20 до +70°С
Влажность	до 95% без конденсации
Степень защиты передней панели	IP65
Методы измерения
Параметр	Значение
Измерение по истинному среднеквадратичному значению (True RMS)	есть
Гармонический анализ (для версий V3, V4, V5, V6)	до 40-го порядка
Запись формы сигналов (для версий V5, V6)	до 614 значений за период
Скорость обновления
Параметр	Значение
Значения мощности	100 мс
Остальные параметры	1 с
Питание
Параметр	Значение
D2	90 - 265 В переменного тока 100 - 370 В постоянного тока
Опция D	18 - 60 В постоянного тока потребление не более 10 ВА
Коммуникации
Параметр	Значение
Последовательные порты	2 (на лицевой и задней панелях)
Порт RS485	1 (на задней панели)
Ethernet 10/100BaseT	есть
ИК порт	1 (на лицевой напели)
Скорость обмена данными	9600 - 57600 кБит/с
Адрес прибора	0...247
Формат	8 бит, без четности
Протоколы	MODBUS RTU/ASCII или DNP 3.0 или МЭК 61850
Импульсный выход
Параметр	Значение
Тип	С (переключающий контакт)
Сопротивление в замкнутом состоянии	35 Ом
Максимальное напряжение	350 В постоянного тока
Ток нагрузки	до 120 мА
Максимальный ток нагрузки	350 мА при 10 мс
Ток утечки при 350 В	1 мкА
Стойкость изоляции	3750 В (60 Гц в течение 1 мин)
Габариты и монтаж
Параметр	Значение
Вес	0,91 кг
Габариты	123 мм х 123 мм х 118 мм (ВхШхГ)
Монтаж Shark200	панель МЭК DIN 92 мм или ASCI C39.1
Монтаж Shark200T	DIN - рейка
Соответствие стандартам
Параметр	Значение
ГОСТ	30206-94 (точность 0,2%)
ANSI(IEEE)	C62.41

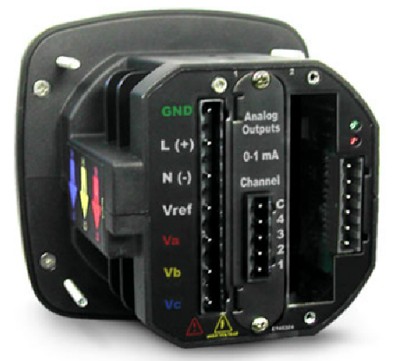

Используя два слота расширения, на приборе уже после монтажа можно установить и использовать дополнительные модули ввода/вывода, причем установленные модули определяются автоматически. В каждый прибор можно установить 2 любых модуля из приведенных ниже:

• 1INP100S: Интерфейс Ethernet 100BaseT (Встроенные WEB - сервер, поддержка протокола NTP - Network Time Protoco, только 1 на прибор).
• модуль INP300S: IEC 61850 протокол Ethernet (одновременно Modbus и IEC 61850, 5 одновременных клиентов MMS, несколько логических узлов, отчеты с буферизацией и без буферизации, настраиваемый файл .CID)
• 1mAOS: Четырехканальный двухполярный модуль аналогового вывода 0 - 1 мА.
• 20mAOS: Четырехканальный модуль аналогового вывода 0-20 мА.
• RO1S: Модуль с двумя релейными выходами и двумя дискретными входами.
• PO1S: Модуль с четырьмя импульсными выходами и четырьмя дискретными входами.
• FOVPS или FOSTS: Оптоволоконный интерфейсный модуль.
